کابل شبکه سودن CAT6 FTP مس

کابل شبکه سودن CAT6 FTP مس

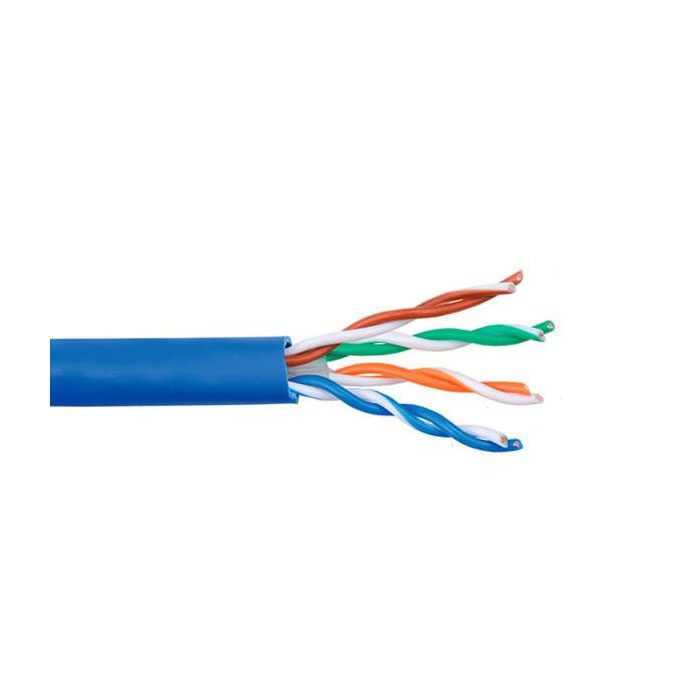

کابل شبکه سودن CAT6 FTP یک کابل اوت دور تمام مسی از نوع FTP است که پوشش محافظ داخلی آن از نوع فویل زرورقی می باشد. این کابل شبکه در گروه استاندارد CAT6 قرار گرفته که می تواند دیتا را با فرکانس 250 مگاهرتز و حداکثر سرعت 1000 مگابیت در ثانیه انتقال دهد. متراژ کابل شبکه Suden به طول 305 متر است که به صورت قرقره ای در بازار تجهیزات شبکه عرضه شده و با کیفیت بالا به فروش می رسد. این نوع از کابل های CAT6 از نظر ظاهری نسبت به کابل های CAT5e دارای یک تفکیک کننده پلاستیکی هستند که در بین زوج سیم ها قرار گرفته و باعث ثابت ماندن زوج سیم ها می شود.

مشخصات کابل شبکه cat6

انتخاب درست کابل شبکه و پیاده سازی اصولی کابل کشی در شبکه تاثیر زیادی در پایداری و سرعت و بازدهی شبکه خواهد داشت. کابل شبکه cat6 یکی از متداولترین کابل هایی است که امروزه در انواع شبکه ها مورد استفاده قرار میگیرد. کابل cat6 نسبت به کابل cat5 و cat5e پهنای باند بیشتری را پشتیبانی کرده و خاصیت نویزپذیری آن نیز کمتر شده است. همانطور که میدانیم کابهای شبکه از هشت رشته سیم مسی تشکیل شده است که دو به دو بصورت زوج سیم بهم پیچیده شده اند.

مشخصات کابل cat6 به شرح زیر میباشد:

• وجود یک تفکیک کننده پلاستیکی بین زوج سیم ها درون کابل شبکه
• افزایش ضخامت سیم ها در کابل cat6. ضخامت این کابل طبق استاندارد 23awg مقدار 0.573 میلی متر میباشد.
• زوج سیم های بهم تابیده شده این کابل نسبت به کابل های قدیمی تر مثل cat5 دارای پیچ های بیشتری میباشد و همین موضوع تداخل الکترومغناطیس را در این نوع کابل کاهش میدهد.
• پشتیبانی از فرکانس تا 250 مگاهرتز
• پشتیبانی از سرعت 10 گیگابیت تا فاصله 55 متری. بدیهی است هرچه فاصله بیشتر شود ( البته از 100 متر نبایستی طول کابل افزایش یابد) سرعت انتقال داده کاهش می یابد.

موارد احتیاط هنگام نصب کابل شبکه

دو کابل شبکه CAT6 و CAT6A می‌بایست به‌درستی نصب شده و خاتمه یابند تا به مشخصات مورد نیاز دست یابند. کابل نباید به شدت تابیده و خم گردد (شعاع خم شدن باید بیش از چهار برابر قطر بیرونی کابل باشد). زوج سیم‌ها نباید از حالت در هم تابیده شده خارج گردند و غلاف بیرونی نباید بیش از 5/0 اینچ تخلیه گردد.
در کابل های شبکه با شیلد و فویل، شیلد و فویل برای بهبود عملکرد کابل CAT6 در محیط‌های «تداخل الکترومغناطیسی» (EMI) بالا ضروری است. این محافظت، اثر مخرب EMI به روی داده‌های کابل را کاهش می‌دهد. محافظت با استفاده از سیم تخلیه‌ای که در کابل و در کنار زوج به‌هم تابیده وجود دارد، معمولاً از انتهای یک کابل تا دیگری حفظ می‌گردد. اتصال الکتریکی شیلد (لایه محافظ) به شاسی در هر انتها، از طریق جک ساخته شده است. نیاز به اتصال به زمین در هر دو انتهای کابل، تشکیل حلقه زمین را در صورتی که یکی از شاسی‌های شبکه در پتانسیل الکتریکی لحظه‌ای متفاوتی نسبت به جفت خود باشد، ممکن می‌سازد. این وضعیت نامطلوب ممکن است باعث شود جریانی بین شاسی‌ها در شیلد کابل شبکه جاری شود و این جریان‌ها ممکن است متعاقباً نویز مخربی را در سیگنال حمل شده توسط کابل القا کنند.
