کابل شبکه بلدن Cat6 SFTP روکش مس

کابل شبکه بلدن Cat6 SFTP روکش مس

کابل شبکه بلدن Cat6 SFTP روکش مس

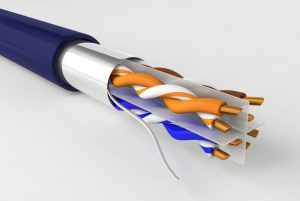

شرکت بلدن، یک برند آمریکایی تبار است که در زمینه تولید انواع کابل‌ها و تجهیزات شبکه، جزو پرسابقه‌ترین‌ها قرار می‌گیرد و در ایران بیشترین نمایندگی کابل در انحصار این کمپانی است. از محصولات این برند در زمینه تجهیزات پسیو، می‌توان به کابل شبکه Cat6 SFTP  بلدن – Belden با روکش PVC حلقه 305 متری اشاره کرد. کابل‌های شبکه اصولا ارتباط میان چند سرور، کامپیوتر و یا روتر را برای کاربر فراهم می‌کند. این مدل، یکی از کابل‌های شبکه‌ی دارای فیلد و شیلد است که هر کدام در ساختار این کابل 305 متری وظیفه‌ای را برعهده دارند. شیلد به دور کابل تابیده شده تا تداخل امواج الکترو مغناطیسی و یا نویز‌های اضافی را به حداقل برساند و چهار فویل نیز به هدف جلوگیری از تداخل سیگنال بین زوج‌ها، به دور هر زوج سیم پیچ خورده‌اند. جنس مغزی این کابل، به صورت آلومینیومی با روکش مس طراحی شده که با وجود وزن کم‌تر، از کیفیت پایین‌تری نسبت به روکش‌های تمام مس برخوردار هستند.

مشخصات کابل شبکه cat6

انتخاب درست کابل شبکه و پیاده سازی اصولی کابل کشی در شبکه تاثیر زیادی در پایداری و سرعت و بازدهی شبکه خواهد داشت. کابل شبکه cat6 یکی از متداولترین کابل هایی است که امروزه در انواع شبکه ها مورد استفاده قرار میگیرد. کابل cat6 نسبت به کابل cat5 و cat5e پهنای باند بیشتری را پشتیبانی کرده و خاصیت نویزپذیری آن نیز کمتر شده است. همانطور که میدانیم کابهای شبکه از هشت رشته سیم مسی تشکیل شده است که دو به دو بصورت زوج سیم بهم پیچیده شده اند.

مشخصات کابل cat6 به شرح زیر میباشد:

• وجود یک تفکیک کننده پلاستیکی بین زوج سیم ها درون کابل شبکه
• افزایش ضخامت سیم ها در کابل cat6. ضخامت این کابل طبق استاندارد 23awg مقدار 0.573 میلی متر میباشد.
• زوج سیم های بهم تابیده شده این کابل نسبت به کابل های قدیمی تر مثل cat5 دارای پیچ های بیشتری میباشد و همین موضوع تداخل الکترومغناطیس را در این نوع کابل کاهش میدهد.
• پشتیبانی از فرکانس تا 250 مگاهرتز
• پشتیبانی از سرعت 10 گیگابیت تا فاصله 55 متری. بدیهی است هرچه فاصله بیشتر شود ( البته از 100 متر نبایستی طول کابل افزایش یابد) سرعت انتقال داده کاهش می یابد.

موارد احتیاط هنگام نصب کابل شبکه

دو کابل شبکه CAT6 و CAT6A می‌بایست به‌درستی نصب شده و خاتمه یابند تا به مشخصات مورد نیاز دست یابند. کابل نباید به شدت تابیده و خم گردد (شعاع خم شدن باید بیش از چهار برابر قطر بیرونی کابل باشد). زوج سیم‌ها نباید از حالت در هم تابیده شده خارج گردند و غلاف بیرونی نباید بیش از 5/0 اینچ تخلیه گردد.
در کابل های شبکه با شیلد و فویل، شیلد و فویل برای بهبود عملکرد کابل CAT6 در محیط‌های «تداخل الکترومغناطیسی» (EMI) بالا ضروری است. این محافظت، اثر مخرب EMI به روی داده‌های کابل را کاهش می‌دهد. محافظت با استفاده از سیم تخلیه‌ای که در کابل و در کنار زوج به‌هم تابیده وجود دارد، معمولاً از انتهای یک کابل تا دیگری حفظ می‌گردد. اتصال الکتریکی شیلد (لایه محافظ) به شاسی در هر انتها، از طریق جک ساخته شده است. نیاز به اتصال به زمین در هر دو انتهای کابل، تشکیل حلقه زمین را در صورتی که یکی از شاسی‌های شبکه در پتانسیل الکتریکی لحظه‌ای متفاوتی نسبت به جفت خود باشد، ممکن می‌سازد. این وضعیت نامطلوب ممکن است باعث شود جریانی بین شاسی‌ها در شیلد کابل شبکه جاری شود و این جریان‌ها ممکن است متعاقباً نویز مخربی را در سیگنال حمل شده توسط کابل القا کنند.
